什么是Zerotier

有时候我们可能在自己家里部署了NAS或者自己的小型服务器，但因为没有公网IP，所以我们无法在外访问它们，这就让我们只能在家里享受这些设备。而zerotier是一款内网穿透工具，让我们没有公网IP的内网能在任意地方访问。

官网描述：ZeroTier 让您可以构建几乎任何类型的现代、安全的多点虚拟化网络。从强大的对等网络到多云网状基础设施，我们通过本地网络的简单性实现全球连接。

说白了，zerotier就是创建一个以太网上的局域网，让绑定的设备可以像在局域网里一样在任何地方互相访问。

在zerotier网络体系中，有三个节点：

  • planet：根服务器（root server）被称为星球（planet）
  • leaf：每一台联网设备都被称为叶子（leaf）
  • moon：月亮（moon）是用来加速星球（planet）连接速度的，当星球（planet）无法连接或连接速度过慢时，会连接月亮（moon）

使用Zerotier

使用Zerotier也非常的简单，只需要在官网注册登录，然后创建网络。在设备端去官网下载zerotier的程序连接创建的网络即可访问家中的局域网了。

但是因为zerotier官网提供的服务有数量限制，最多只有25个，并且一直在下调。并且因为zerotier的服务器是在国外，我们连接时会有很大的延时，我们可以创建moon，但其实使用下来，设备还是会去连接zerotier官方的planet，所以自建zerotier planet就可以解除限制，并且加快速度，愉快的访问家庭局域网了。

自建Zerotier planet

本次自建zerotier planet参考的是github上的项目，感谢github上的大佬们无私奉献。

github项目：ztncui
docker-compose部署：zerotier-planet
moon转planet文件：mkmoonworld

这次部署自建跟服务器使用的是docker和docker-compose进行部署，主要参考了jonnyan大佬分享的方法，但因为我的服务器有nginx代理和域名，并且我想要指定zerotier的端口，所以做了一些修改。

获取所需文件

1
2
3
4
5
6
# 创建zerotier的目录
mkdir /data/zerotier-planet
cd /data/zerotier-planet

# 下载mkmoonworld
wget https://github.com/kaaass/ZeroTierOne/releases/download/mkmoonworld-1.0/mkmoonworld-x86_64

创建docker-compose.yml文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
version: '3.0'
services:
    ztncui:
        container_name: zerotier
        restart: always
        environment:
            - MYADDR=1.2.3.4  #改成自己的服务器公网IP
            - HTTP_PORT=4000  #填写容器内的端口号
            - ZERO_PORT=10010 #暴露出去的端口，ztncui在容器内还是会以9993启动
            - HTTP_ALL_INTERFACES=yes
            - ZTNCUI_PASSWD=your_password #你的登录密码
        ports:
            - '10086:4000'     # web控制台入口
            - '10010:9993'     # 用于zerotier通信
            - '10010:9993/udp' # 用于zerotier通信
            - '10000:3180'     # planet/moon文件在线下载入口
        volumes:
            - './zerotier-one:/var/lib/zerotier-one'
            - './ztncui/etc:/opt/key-networks/ztncui/etc'
            # 按实际路径挂载卷， 冒号前面是宿主机的， 支持相对路径
        image: keynetworks/ztncui

创建patch.sh脚本文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#!/bin/sh
set -x
chmod 777 /tmp/mkmoonworld-x86_64
# 创建moon配置文件
zerotier-idtool initmoon /var/lib/zerotier-one/identity.public > moon.json
chmod 777 moon.json
#
# 根据容器启动时的环境变量，配置定义的ip和端口
moonip="[\"${MYADDR}/${ZERO_PORT}\"]"
# 替换IP
sed -i "s#127.0.0.1#${MYADDR}#g" moon.json
sed -i "s#\[\]#${moonip}#g" moon.json
#
#cat moon.json
zerotier-idtool genmoon moon.json
/tmp/mkmoonworld-x86_64 moon.json
#
mkdir /var/lib/zerotier-one/moons.d
cp *.moon /var/lib/zerotier-one/moons.d
mv world.bin planet
cp -f planet /var/lib/zerotier-one/planet
#
cp *.moon planet  /opt/key-networks/ztncui/etc/myfs
moon_id=$(cat /var/lib/zerotier-one/identity.public | cut -d ':' -f1)
echo -e "Your ZeroTier moon id is \033[0;31m$moon_id\033[0m, you could orbit moon using \033[0;31m\"zerotier-cli orbit $moon_id $moon_id\"\033[0m"

部署zerotier-planet

1
2
3
4
5
6
7
8
9
10
#启动容器
docker-compose up -d
#将mkmoonworld文件移入docker容器内
docker cp mkmoonworld-x86_64 zerotier:/tmp
#将patch脚本移入docker容器内
docker cp patch.sh zerotier:/tmp
#执行脚本
docker exec -it zerotier bash /tmp/patch.sh
#重启容器，这一步很重要，不要忘记了
docker restart zerotier

NGINX反向代理配置

配置域名和证书

下面是简单的步骤，详情可参考部署nginx及申请TLS证书这篇文章

  • 首先把域名做一条A记录，然后将域名指向服务器
  • 增加nginx配置
  • 使用certbot申请tls证书

nginx.conf配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
server {
    listen 80;
    listen [::]:80;
    server_name your_domain.com;

    # Let's Encrypt authentication (highest priority first)
    location ~ /.well-known {
      root /usr/share/nginx;
      allow all;
    }

     rewrite ^(.*)$ https://$host$1 permanent; # http to https
}



# Settings for a TLS enabled server.
server {
        listen       443 ssl;
        listen       [::]:443 ssl;
        server_name  your_domain.com;

        ssl_certificate /etc/letsencrypt/live/your_domain.com/fullchain.pem;
        ssl_certificate_key /etc/letsencrypt/live/your_domain.com/privkey.pem;
        ssl_protocols TLSv1.1 TLSv1.2;

        ssl_session_cache shared:MozSSL:10m;
        ssl_session_timeout  5m; #会话过期时间5分钟
        ssl_session_tickets off; #会话票证，开启能节省TLS握手开销
        ssl_ciphers HIGH:!aNULL:!MD5; #nginx初始加密

        # Let's Encrypt authentication (highest priority first)
    location ~ /.well-known {
              root /usr/share/nginx;
              allow all;
          }

    # zerotier
    location / {
                  proxy_pass http://127.0.0.1:10010;
                  #proxy_redirect off;
                  proxy_set_header HOST $host;
                  proxy_set_header X-Forwarded-Proto $scheme;
                  proxy_set_header X-Real-IP $remote_addr;
                  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
          }
}

Zerotier使用说明

配置zerotier-planet

  • 访问你的域名进入zerotier的登录页面，用户名为admin，密码是在docker-compose.yml中设置的。

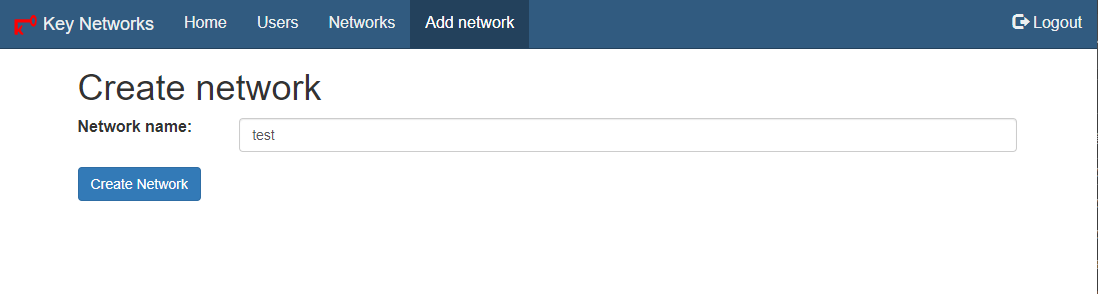

  • 点击导航栏上的Add network，起一个名字然后点击Create Network按钮
    zerotier_create_network

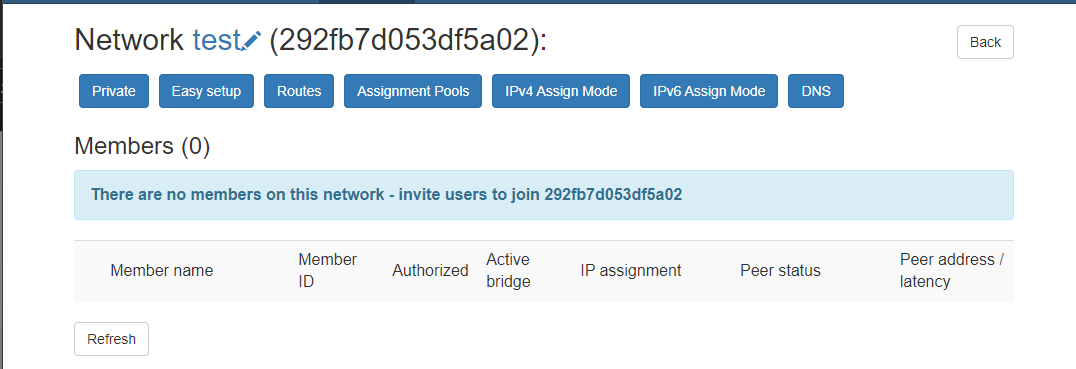

  • 点击Easy setup按钮，进行配置
    zerotier_network_info

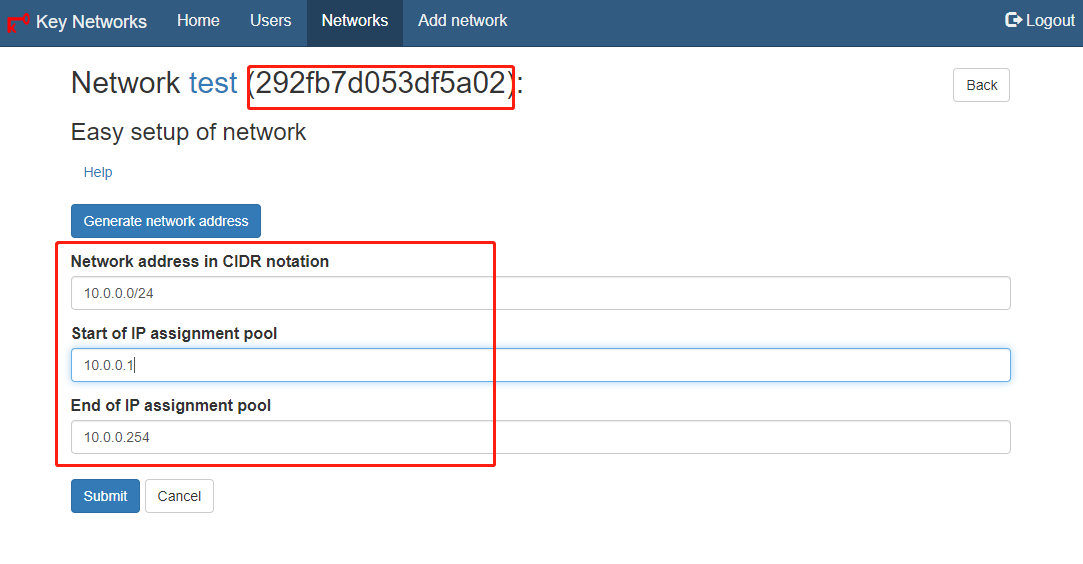

  • 设置一个网络地址范围，这块关于IP不清楚的可以自己查一下。设置完成后，开始和结束IP会自己出现，只需要点击一下输入框即可，然后点击Submit按钮。上方的括号内是你的网络Id，配置客户端的时候使用。
    zerotier_set_network

配置Zerotier-leaf

  • 在官网下载相应的客户端，这里以windows系统为例，官网地址：https://www.zerotier.com，按照自己的设备下载客户端，然后进行安装即可。

  • 获取服务器上planet文件。如果你指定了下载的域名，直接访问你的域名下载即可。如果没有指定，那么只需要进入/data/zerotier-planet/ztncui/etc/myfs目录，找到planet文件，将他放到自己的设备上即可。

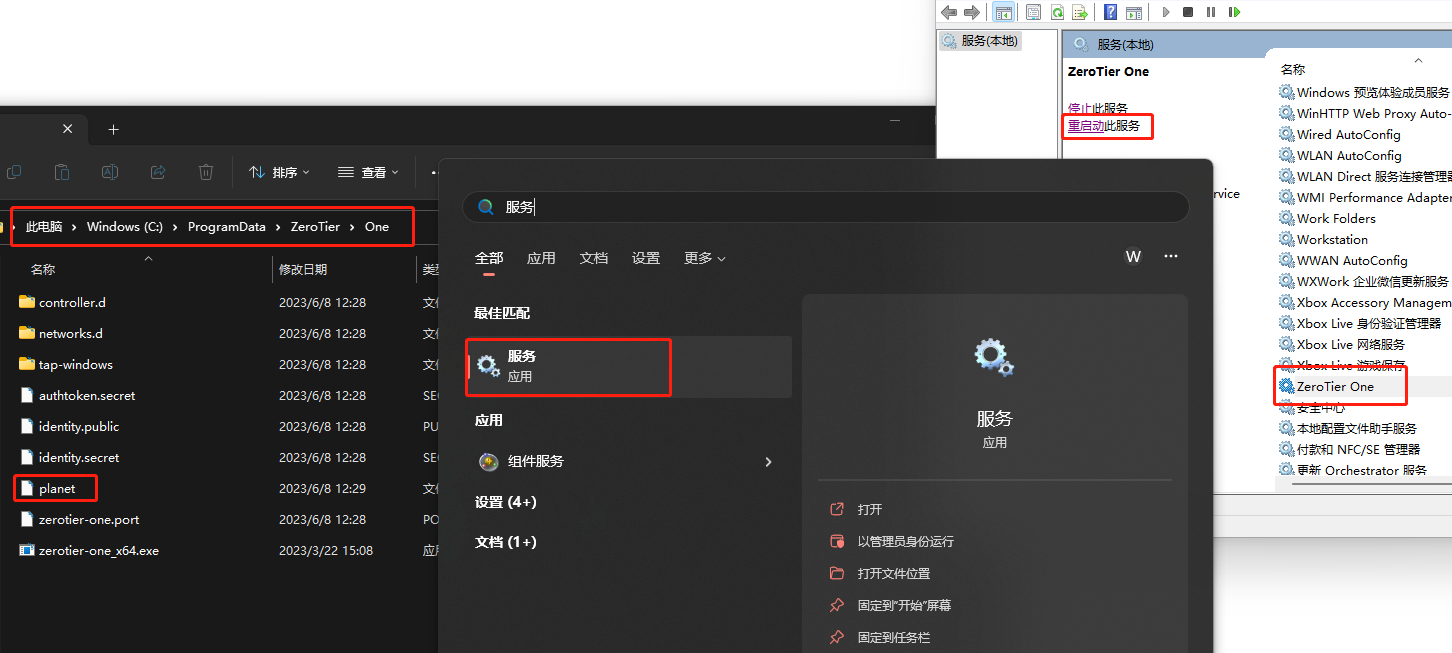

  • 替换客户端planet文件，进入C:\ProgramData\ZeroTier\One目录中，把从服务器下载下来的planet文件放入该目录下进行替换，原文件可以自己备份一下。

  • 重启客户端zerotier服务，在windows搜索中搜索服务，然后找到Zerotier One服务，将它重启即可。configure_zerotier_client

  • 启动Zerotier，选择Add Network，然后将自己建立的`网络Id放入。

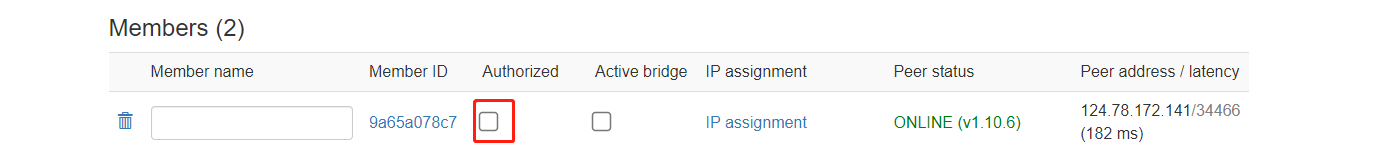

  • 成功加入网络后，还要去我们自建的zerotier planet去进行授权，点击自己的网络，然后在members列表中就会看到刚刚加入的设备了，勾选Authorized即可连接。zerotier_authorized
